網架短向跨度如何理解？
來源：本站原創 發布時間：2014年10月30日 閱讀次
網架短向跨度如何理解？網架設計中安全是如何規定的，如撓度不應超過短向跨度/250的值怎么理解？謝謝
所謂的網架短向跨度就是指網架平面內窄的一面,最大撓度為L2=1/250.撓度應在此之內.請閱讀此書對你了解網架\鋼結構很有好處.

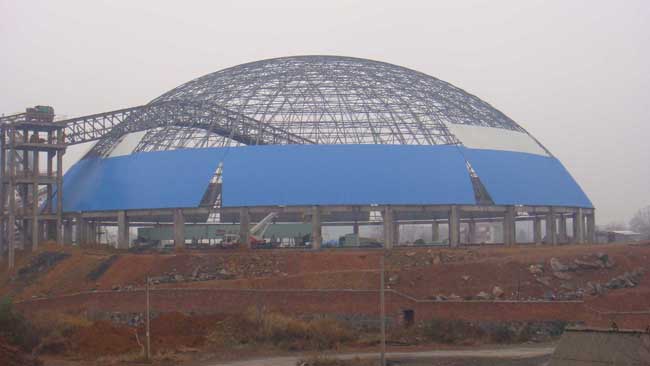

水泥廠網架案例
撓度控制，作屋面是L/250,作樓面是L/300.L:短向跨度，就是寬。
看了不少資料，對跨度的理解都很不滿意，短向跨度是不是這樣理解： 其本意應為短向柱距形成的支承邊界之間的距離，或者是最大距離相鄰柱之間的距離。
比如一個四柱的加油站，柱距為8mx30m，顯然應該按３０m控制網架的各項指標（包括跨高比、撓度、施工難度等），也就是8m柱距形成的支承邊之間的距離，即３０米，這樣才能與周邊簡支的跨度概念一致；
依此類推，這樣一個８米（即四柱）跨度是３０米，連續兩個８米（六根柱）跨度還是３０米，１０個８米跨度依然是３０米，而不是一個８米的跨度是８米，兩個、三個８米跨度還是８米，四個８米就成了３０米。
我們正�？梢岳斫獾�，比如一個開間為６米，平面為30x18米的結構，按短向跨度很好理解，就是１８米，但其短向柱距是6米，相鄰最大柱距是１８米，這樣才能與上面四柱加油站的跨度概念相一致；
同樣上面的結構，考慮山墻的情況，沒有山墻時，如果只有兩個開間，跨度還應是３０米，而不是６米，如果有山墻時，兩個開間的跨度顯然是１２米，就是短向跨度，因為相鄰最大柱距為１２米（山墻柱）。
