網架吊頂產生荷載怎樣加到節點上？
來源：本站原創 發布時間：2014年10月27日 閱讀次
一網架需要吊頂，網格4.3M*4.3M，長30M，寬30M，
請問網架吊頂產生荷載怎樣加到節點上？
我認為這個問題值得大家探討以下，設計中若按等效均布荷載考慮，并將其轉化為節點荷載，很容易作到。但安裝時若要達到設計要求，那就難了；若將吊點選在桿件上，受力方式肯定與設計不符，況且網架設計又不允許桿件受橫向力。若將吊點選在節點上，網格又太大。
我又一個問題向大家請教一下，能否在設計網架時適當考慮一下桿件所受橫向力，這樣才能使網架設計與實際相符，實際上網架桿件或多或少都要受一點橫向力�，F(xiàn)在的網架設計軟件都不考慮桿件受橫向力，能否利用現有軟件將這一因素考慮進去呢？請高手指教！

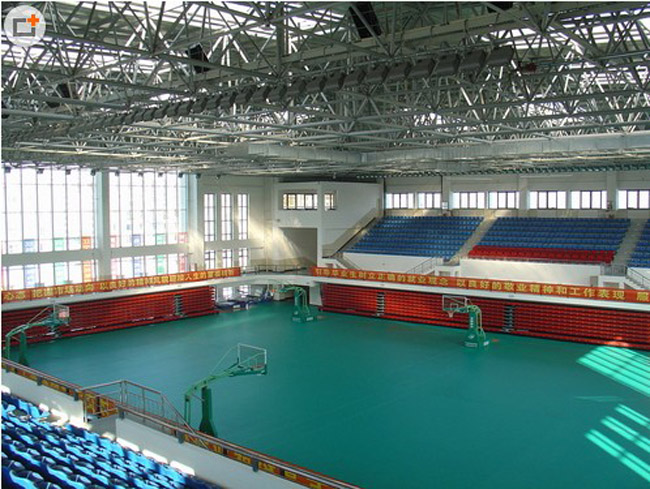

公共場館網架案例
用主次龍骨，荷載不大的話可掛在下弦。
我認為這個問題值得大家探討以下，設計中若按等效均布荷載考慮，并將其轉化為節點荷載，很容易作到。但安裝時若要達到設計要求，那就難了；若將吊點選在桿件上，受力方式肯定與設計不符，況且網架設計又不允許桿件受橫向力。若將吊點選在節點上，網格又太大。
我又一個問題向大家請教一下，能否在設計網架時適當考慮一下桿件所受橫向力，這樣才能使網架設計與實際相符，實際上網架桿件或多或少都要受一點橫向力�，F(xiàn)在的網架設計軟件都不考慮桿件受橫向力，能否利用現有軟件將這一因素考慮進去呢？請高手指教！
謝謝！
首先, 我不是高手,也沒有做過網架的具體工程, 僅僅是對此問題說說我的看法.
橫向力是指什么呢? 是指在桿中部加力嗎? 網架程序不會讓你這么做的, 那樣就要把桿單元改為梁單元了.
這樣改計算還不太復雜但是在節點設計以及出圖方面就有問題了. 對于網架來說, 所有的荷載都應加在節點上. 如果荷載加在桿件中部會造成結構失穩的.
我設計的加油站天溝都是放在桿件上.
網架設計菏載只能加在節點上，桿件上不能施加橫向力，施工中可以把菏載加在檁條上。
吊頂應該有龍骨，通過龍骨上的吊子與節點相連接，就這樣，不允許與桿件相連
這樣才能做出具體的確定假如20KG/M2，可以考慮用30X30角鋼做成輕鋼龍骨然后再把總重平均分布到節點上。
網架的桿件中間能加荷載嗎?從軟件設計來看,荷載只能加在節點上.但是,由于網架桿件采用幾種規格,其用鋼量都遠遠超過理論值,也就是說,超載能力較多,因此,桿中間荷載不大的情況下,我認為還是可以過.
網架的桿件中間不能加荷載，荷載只能加在節點上。吊頂做主次龍骨多花不了多少錢，角鋼才不到3000元一噸。
